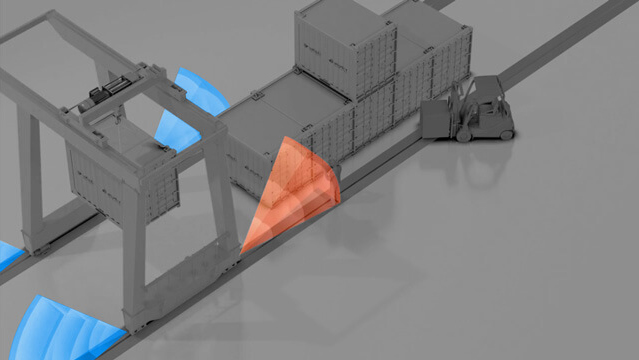

LBK sistemi erişimi operatörlerin tehlikeli bir bölgede bulunduğunu tespit eder. Herhangi bir çevre koşulunda (toz, duman, talaş, su damlacıkları), daha önce dünyadaki herhangi bir sistem tarafından erişilemeyen bir güvenlik seviyesi garanti eder. Sensörün radar dalgaları tüm tehlikeli bölgeyi kaplayarak 3 Boyutlu korumalı bir bölge oluşturur.
Her LBK sensörü, bir alarm alanını ve ön alarm alanını belirleyen, makineyi yavaşlatabilen veya durdurabilen güvenli bir sinyal sağlayan yapılandırılabilir bir sanal bariyer oluşturabilir.
Sistem, operatörün mikro hareketlerini tespit edebilir ve makinenin yeniden başlatılmasını önleyerek operatörün tam emniyetini sağlar.
Kontrolör, bölgedeki hareketi saptamak zorunda olmadıklarında, bazı sensörleri geçici olarak devre dışı bırakmak için kullanılan sessize alma işlevi de dahil olmak üzere tüm sensörlerin durumlarını yönetir. Düzgün yapılandırıldığında, sessize alma işlevi operatörlerin tehlikeli olmayan alanlara geçici olarak erişmelerini sağlar.
Inxpect Güvenlik Uygulaması, alarm ve ön alarm alanlarını 3 Boyutlu olarak yapılandırmak ve sensörlerden farklı ışın açıları kullanarak tehlikeli alanın optimum kapsamını oluşturmak için kullanılabilir, bu daha sonra sistem fiziksel olarak kurulduktan sonra yazılım tarafından doğrulanır.
Sistem yanıt süresi 100 ms’den daha azdır ve bu da makineyi korumak için gereken alanı en aza indirir.
| LBK System | |
|---|---|
| Detection method | Inxpect motion detection algorithm based on FMCW radar |
| Frequency |
Working band: 24–24,25 GHz (24.05-24.25 for UK and FR) Transmission power: ≤ 13 dBm – Modulation: FMCW |
| Detection interval | From 0 to 4 m (0 to 13.1 ft), depending on the installation conditions |
|
Sensing field and Installation height |
Wide FOV configuration: 110° Horiz. | 30° Vert., Height: 0 to 3 m (0 to 9.8 ft) Narrow FOV configuration: 50°Horiz. | 15° Vert., Height: 0 to 3 m (0 to 9.8 ft) |
| Guaranteed response time | < 100 ms |
| SIL (Safety Integrity Level) | 2 |
| PL (Performance Level) | d |
| Categoria | 2 (3 for the outputs) |
| Operating Temperature | From -40 to +60 °C (-40 to +140 °F) |
| Storage Temperature | From -40 to +80 °C (-40 to +176 °F) |
| Communication protocol (sensors-controller) | CAN complies with standard EN 50325-5 |
| Warranty period | 36 months from the date of purchase of the product |

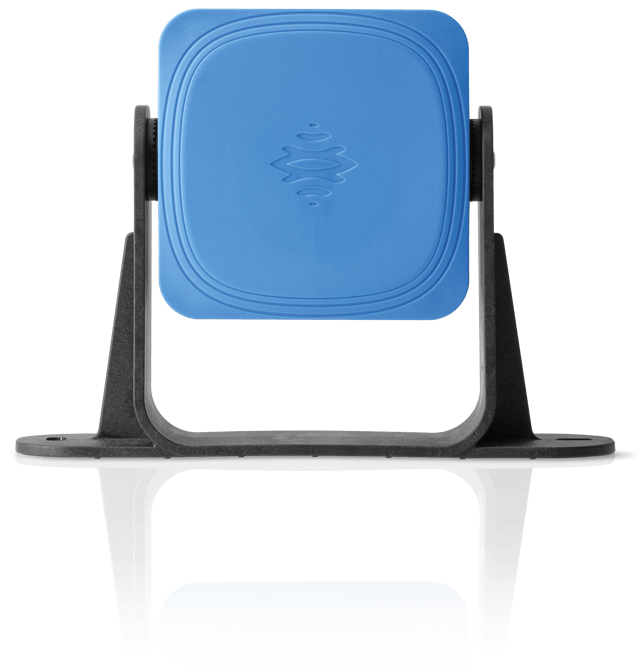

| LBK-S01 SENSOR | |
|---|---|
| Connectors | 2 5-pin M12 connectors (1 male and 1 female) |
| CAN bus termination resistance | 120 Ω (not supplied, to be installed with termination connector) |
| Power supply | 12 V dc ± 20%, through controller |
| Degree of protection | IP67 |
| Material | Sensor case: PA66 | Bracket: PA66 and glass fiber (GF) |
| LBK-C22 Control UNIT | |
|---|---|
| Outputs |
4 relay outputs: 1 dual channel safety output | 2 auxiliary outputs |
| Safety relay outputs |
Forced guided relays Max voltage: 30 V dc | Max current: 8 A dc | Max power: 240W |
| Auxiliary relay outputs |
Electromechanical relays Max voltage: 30 V dc | Max current: 2 A dc | Max power: 60W |
| Inputs |
3 dual channel digital inputs with common GND: 1 type 1 | 1 type 2 | 1 type 3 |
| Power supply | 24 V dc (20–28 V dc) Max current: 0.6A |
| Consumption | Max 3,8 W |
| Assembly | DIN guide |
| Degree of protection | IP20 |
| Terminals | Section: 2.5mm2 | Max Current: 12A with 2.5mm2 cables |
